鞋类的挥发性有机物（VOCs）是长期困扰消费者和厂家的问题。鞋材中残留的VOCs，以及制鞋过程中使用的胶黏剂和处理剂，会造成VOCs在成鞋中的残留，在一定条件下挥发释放造成“异味”并形成健康隐患。VOCs经呼吸道直接进入人体，可能产生各种急慢性中毒，严重时诱发癌症。2009年DEICHMANN发布了鞋类产品挥发性有机物指南，该指南指出多种有机溶剂用于制鞋过程，包括甲苯、乙醇、丁酮、环己酮、二甲苯等等。目前，与鞋类VOCs检测有关的研究，主要集中在纺织品及胶黏剂上，但是由于鞋子多由拼接布料组成，即使测试每一不同材料部分的VOCs也无法对整体做准确的判断，只有对整鞋的测试才能对VOCs的释放进行较全面的评估。
和记官网仪器一直致力于为客户提供更完善的解决方案，热脱附-气相色谱-质谱联用仪（TD-GC-MS 6800）可用于测定整鞋中挥发性有机物的释放量。
1.仪器简介
GC-MS
6800是和记官网仪器精心打造的一款高性价比气相色谱质谱联用仪，具有完全的自主知识产权，拥有多项专利技术，可广泛应用于高分子材料、环境保护、电子电器、医药、石油化工、食品安全、纺织皮革等多行业中有害物质的检测。

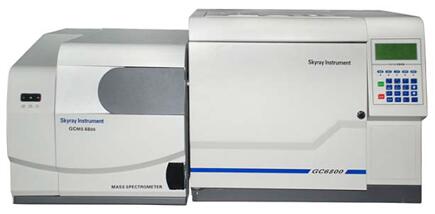

图1. GC-MS 6800气相色谱质谱联用仪外观图
2. 实验部分
2.1 参考标准
《GB/T
32367-2015 胶鞋 整鞋挥发性有机物（VOC）含量的测定》
2.2 测试原理
实验舱中，整鞋在规定的实验条件下释放出挥发性有机物（VOCs），用不锈钢Tenax吸附管采集一定体积的气体，气体中的VOC成分被捕集于吸附管中，被捕集的VOCs通过热脱附仪解析后进入气质进行测定，以碎片离子形成的质谱图定性，峰面积定量（见表1）。
2.3 主要仪器设备、耗材和试剂
气相色谱-质谱联用仪GC-MS 6800，具EI源 （和记官网·[app]官方网站
）；
热脱附仪TD-100，二级脱附（MARKES）；
Tenax吸附管 （不锈钢材质 MARKES）；
恒流气体采样器：量程0.1-1.5L/min（北京市劳动保护科学研究所）；
采样导管：硅胶材质；
整鞋VOC挥发装置：适用于整鞋尺寸大小的实验舱，有效容积30L；舱体为圆筒形，以减少死角，提高测试结果的稳定性；圆筒横向水平放置，鼓风叶片位于筒底（后）部，舱门位于筒前部，整鞋样品迎着鼓风方向置于舱内；实验舱可控温度（35±1）℃；舱内具备鼓风装置，以便舱内气体快速混合，温度均匀；舱内壁喷涂有聚四氟乙烯，光滑不吸附；试验舱产生的总背景质量浓度为单组份VOC不大于2μg/m3，VOC总和不超过20μg/m3；进舱气吸附过滤清洁模块，保证在气体采样过程中补充进入试验舱的气体。
氮气：纯度≥99.999%；
氦气：纯度≥99.999%。
2.4仪器测试条件
整鞋VOC挥发装置条件：
温度：35±1℃；平衡时间：24h；采集流量：500ml/min；采集时间：3min；采样个数：两个，平行样。
热脱附仪条件：
脱附温度：300℃；脱附时间：10min；脱附气流量：30ml/min；冷阱温度：-10℃；
冷阱加热温度：320℃；传输线温度：200℃。
色谱质谱条件：
色谱柱：
DB-INNOWAX，30m×0.25mm×0.25μm （Agilent）；
柱流量：
1.0ml·min-1；
程序升温：
50℃保持4min，以25℃·min-1速率上升至230℃保持8min；
进样口温度：200℃；气质接口温度：230℃；离子源温度：230℃；
溶剂切除时间：1min；
扫描模式：FULL，扫描范围：40-350，定量离子定量。

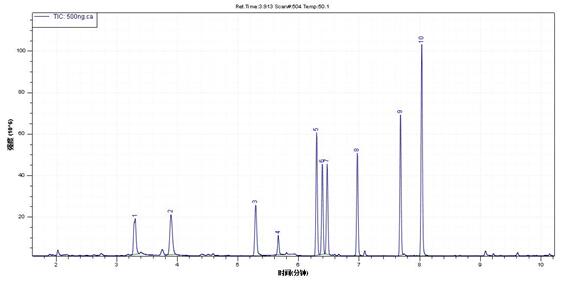

图2.各组分总离子流色谱图
表1. VOC各目标物测试信息
|
峰号
|
名称
|
CAS号
|
出峰时间min
|
特征离子
|
|
1
|
丁酮
|
78933
|
3.31
|
43 57 72*
|
|
2
|
苯
|
71432
|
3.78
|
77 78*
|
|
3
|
甲苯
|
108883
|
5.30
|
91* 92
|
|
4
|
1,2-二氯乙烷
|
107062
|
5.66
|
62* 64 98
|
|
5
|
乙苯
|
100414
|
6.30
|
91* 106
|
|
6
|
对二甲苯
|
106423
|
6.40
|
91* 106
|
|
7
|
间二甲苯
|
108383
|
6.49
|
91* 106
|
|
8
|
邻二甲苯
|
95476
|
6.98
|
91* 106
|
|
9
|
苯乙烯
|
100425
|
7.68
|
78 103 104*
|
|
10
|
环己酮
|
108941
|
8.03
|
55 69 98*
|
注：* 为定量离子
表2. VOC各目标物校准曲线、拟合系数、方法检出限
|
峰号
|
名称
|
线性方程
|
拟合系数
|
方法检出限（μg/双）
|
|
1
|
丁酮
|
Y=2286.1X-67066.8
|
0.998
|
0.6
|
|
2
|
苯
|
Y=25186.0X-248481.4
|
0.998
|
0.2
|
|
3
|
甲苯
|
Y=2166.4X+1291.8
|
0.973
|
0.1
|
|
4
|
1,2-二氯乙烷
|
Y=3398.9X+100385.8
|
0.991
|
0.1
|
|
5
|
乙苯
|
Y=85968.3X-645634.0
|
0.998
|
0.2
|
|
6
|
对二甲苯
|
Y=66462.1X-1091960.0
|
0.999
|
0.3
|
|
7
|
间二甲苯
|
Y=68204.9X-2172470.0
|
0.994
|
0.6
|
|
8
|
邻二甲苯
|
Y=77026.6X-2550722.8
|
0.995
|
0.6
|
|
9
|
苯乙烯
|
Y=66064.2X-1796754.3
|
0.996
|
0.5
|
|
10
|
环己酮
|
Y=16375.6X-1823169.2
|
0.994
|
0.1
|

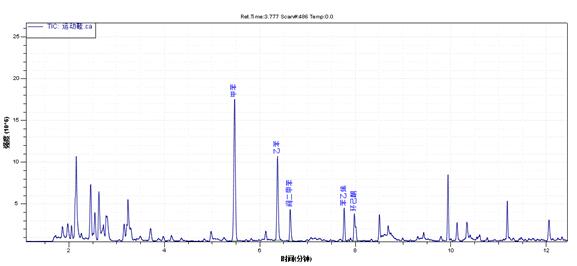

图3. 某品牌运动鞋测试总离子流色谱图
针对某品牌运动鞋进行测试，计算得各组分含量分别为：甲苯15.5μg/双，乙苯4.3μg/双，二甲苯7.2μg/双，苯乙烯2.2μg/双，环己酮2.5μg/双，其他VOC目标物未检出。
3.小结
本项目采用小试验舱采集样品，热脱附与GC-MS结合的方法，测试整鞋中的挥发性有机物释放量，目标物线性范围良好，检出限低，灵敏度高，有很好的重现性，具有较高的稳定性和可靠性，能够很好的满足整鞋VOCs的测定。
